안녕하세요, devyu입니다.
저는 현재 AWS DDWU 에서 Final Project의 인프라를 담당하고 있는데요, 해당 프로젝트에서는 3-Tier 아키텍처를 구축함으로써, 각 계층의 독립적인 개발과 확장이 가능한 모듈성을 확보하고, 보안성을 강화하며, 유지보수의 용이성을 높였습니다.

또한 이 구조를 통해 각 계층별 성능 최적화와 리소스의 효율적 관리가 가능해져, 프로젝트의 전반적인 안정성과 확장성을 크게 향상시켰습니다.

프로젝트 아키텍처 설계

요구사항 및 시나리오 정의

수강신청 서비스는 새학기가 시작될 때 사용자가 몰릴 것이다.
- 특정 기간에 사용자 트래픽이 과중된다.
- 트래픽 분산이 필요하다.
사용자의 데이터와 서비스의 안정성을 위해 이중화 구성(Multi - AZ)이 필요하다.
- 사용자 1 ~ n 명의 경우 인스턴스 경량화가 필요하다.
- 사용자가 100명이 될 경우, 관리형 서비스가 필요할 것이다.
- 사용자가 1000명 이상이 될 경우, 부하를 줄이기 위한 아키텍처 구성이 필요하다.우리 프로젝트에서는 1000명 이상의 사용자를 가졍하여 설계를 진행하였습니다.

적은 사용자에 대한 고려

1000명 이상의 사용자 이전에, 그보다 적은 수의 사용자가 접속하는 아키텍처에 대해 구상하여 Bottom-Up 방식으로 구현을 생각해보기로 하였습니다.

[ 고려 사항 ]

기본 아키텍처
- 적절한 인스턴스 선택
- 인스턴스 경량화 - 데이터베이스 분리, web/was 분리 → 3 Tier 구축
- 기본 보안 및 모니터링
비용 효율적인 구성

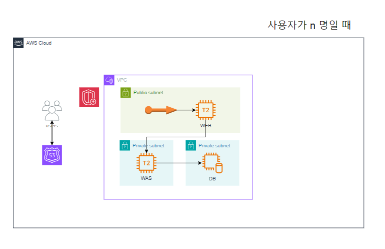

[아키텍처 구성]

단일 퍼블릭 서브넷 → Public과 Private으로 분리함으로써 외부 사용자가 접근하는 네트워크와 데이터가 저장된 네트워크를 나눈다.
인스턴스 경량화를 위해 WEB/WAS 역할을 하는 인스턴스와 DB 역할을 하는 인스턴스를 분리한다.
사용자는 Route53이라고 하는 DNS서비스를 통해 Public IP를 찾아서 AWS VPC 안에 구성된 인스턴스와 연결하여 서비스를 이용한다.
퍼블릭 서브넷에 있는 탄력적 ip 가 사용되는 Instance는 Web과 WAS 역할을 하고 프라이빗 서브넷에 있는 인스턴스는 데이터베이스 역할을 한다.
기본 모니터링
- CloudWatch를 통한 리소스 메트릭 및 로그 모니터링
- 자동 대시보드 생성, 임계치 초과 알람(Slack 연결)
  - 2계층 구성
- 인스턴스 경량화 - 3tier 분리 구축
  - public subnet
    - web server
  - private subnet
    - was
    - db

따라서, 최종적으로는 위와 같은 간단한 아키텍처를 구상해볼 수 있다.

사용자가 1000명인 경우

여전히 소규모 서비스이기는 하지만 사용자와 트래픽 증가에 대한 대비를 미리 해보자!

→ 고 가용성에 집중을 하자

[ 아키텍처 설계 ]

1. HA(고가용성)을 위한 방안

이중화
다중 가용영역 (Multi -AZ)
서비스를 보다 안전하게 구성하려면 1개 이상의 가용 영역을 사용해야 한다.
단일 인스턴스, 단일 데이터베이스 개수를 늘리는 Scale Out
- 인스턴스 개수가 여러 개일 때 트래픽을 어떻게 처리할까? → 인스턴스 앞 단에서 사용자 트래픽을 받아서 각 인스턴스에게 분배해줘야 한다.
- ELB를 사용함으로써 트래픽을 받아 부하를 분산시키고 가용성을 높여줄 수 있다.
ELB를 이용한 수평적 확장

2. 트래픽 분산

트래픽 분산 대상
1. EC2 인스턴스
2. 컨테이너
3. IP 주소

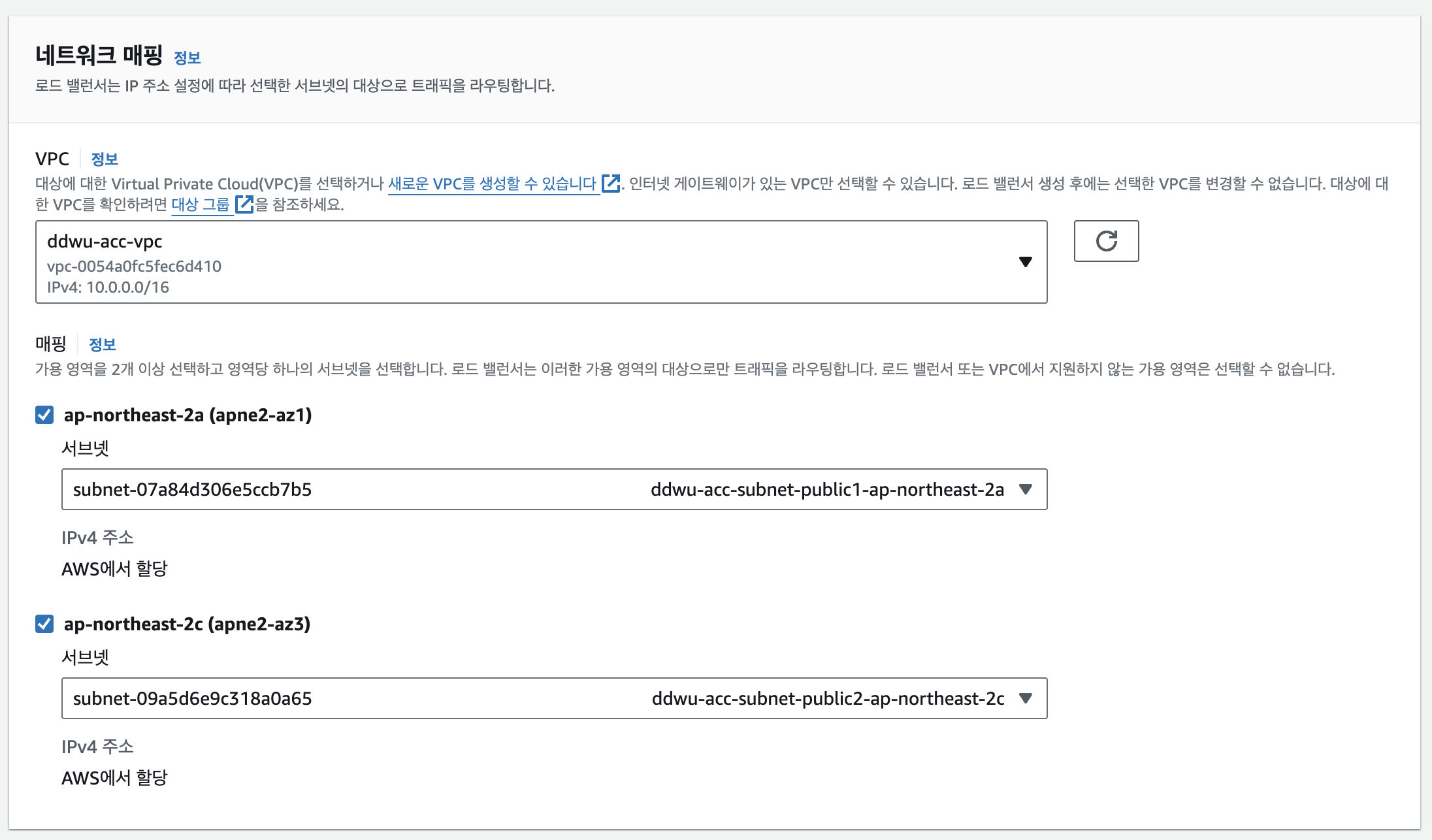

다중 가용 영역 지원
자동으로 용량 확장
오토 스케일 그룹 지원(자동으로 인스턴스를 ELB에 등록하고 제외)

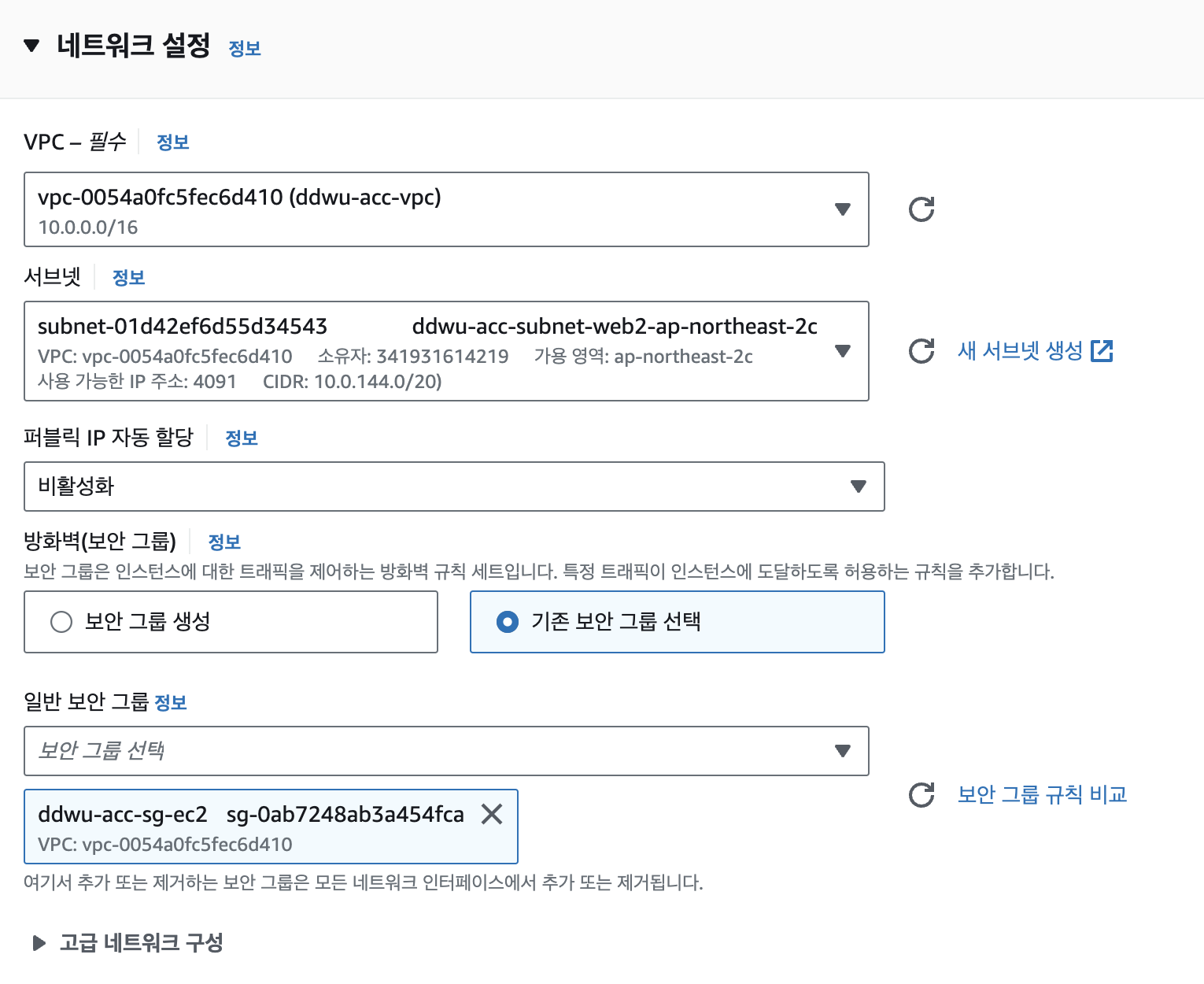

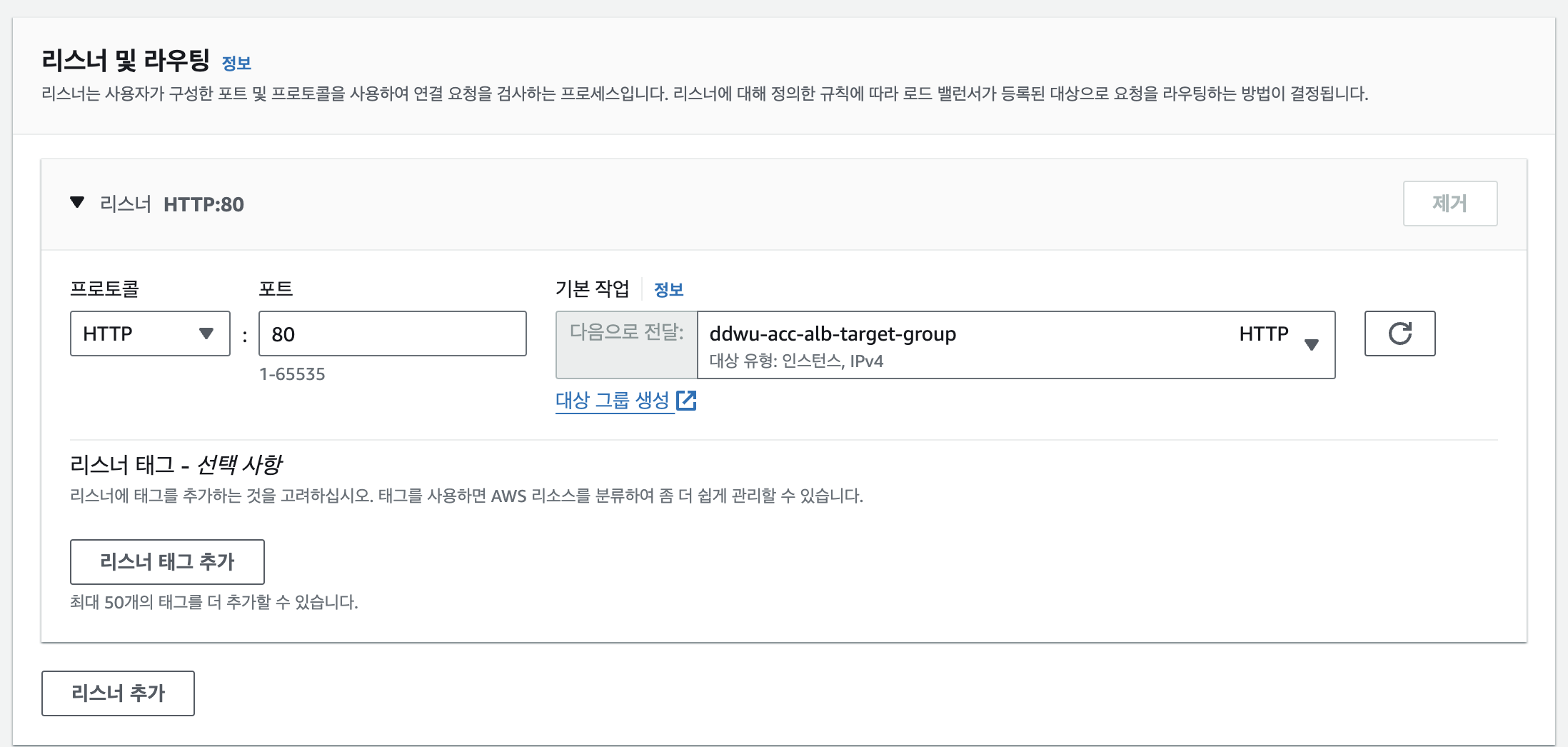

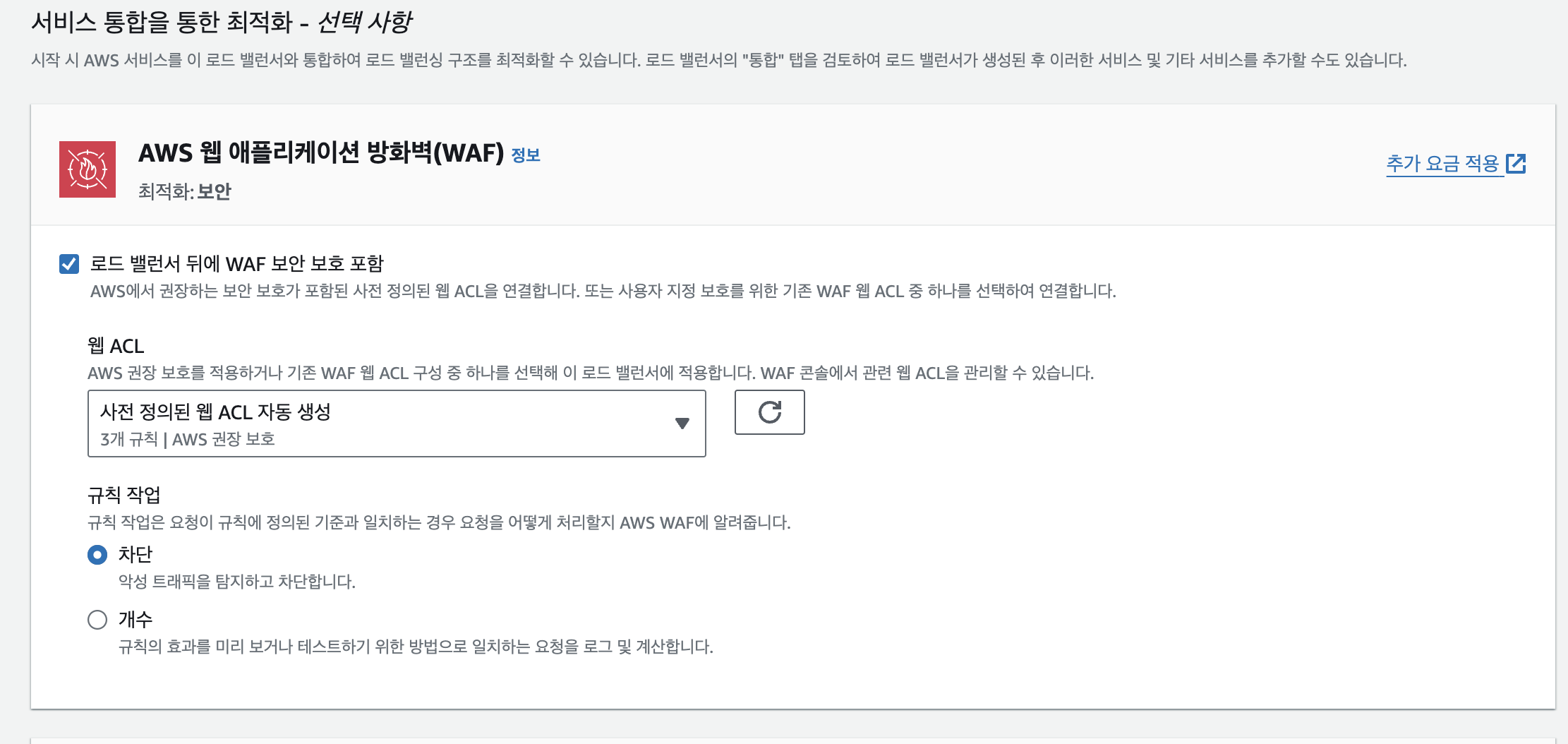

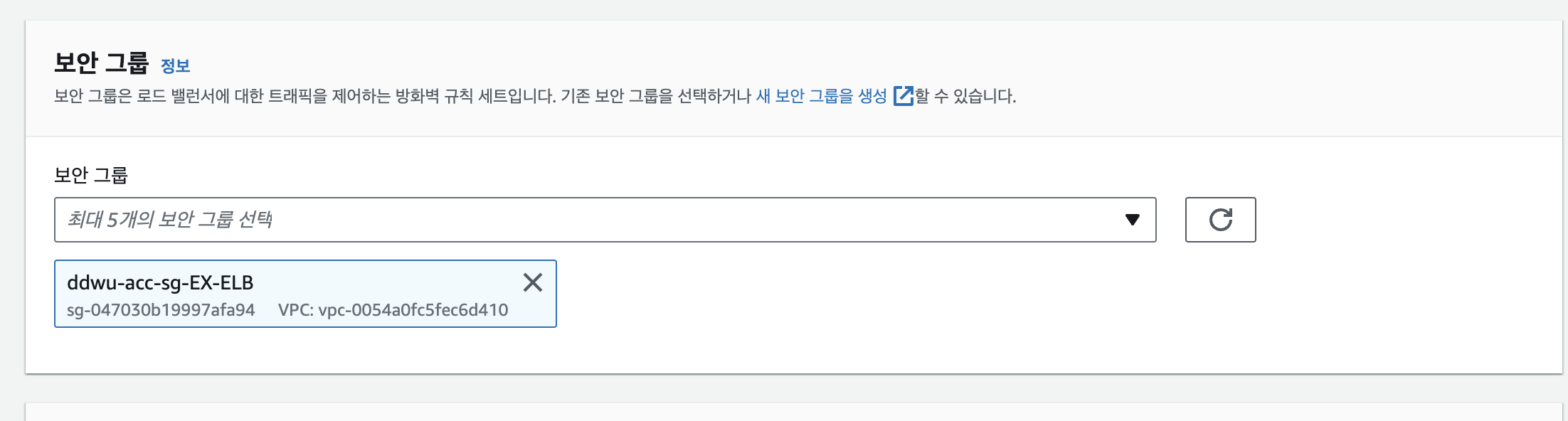

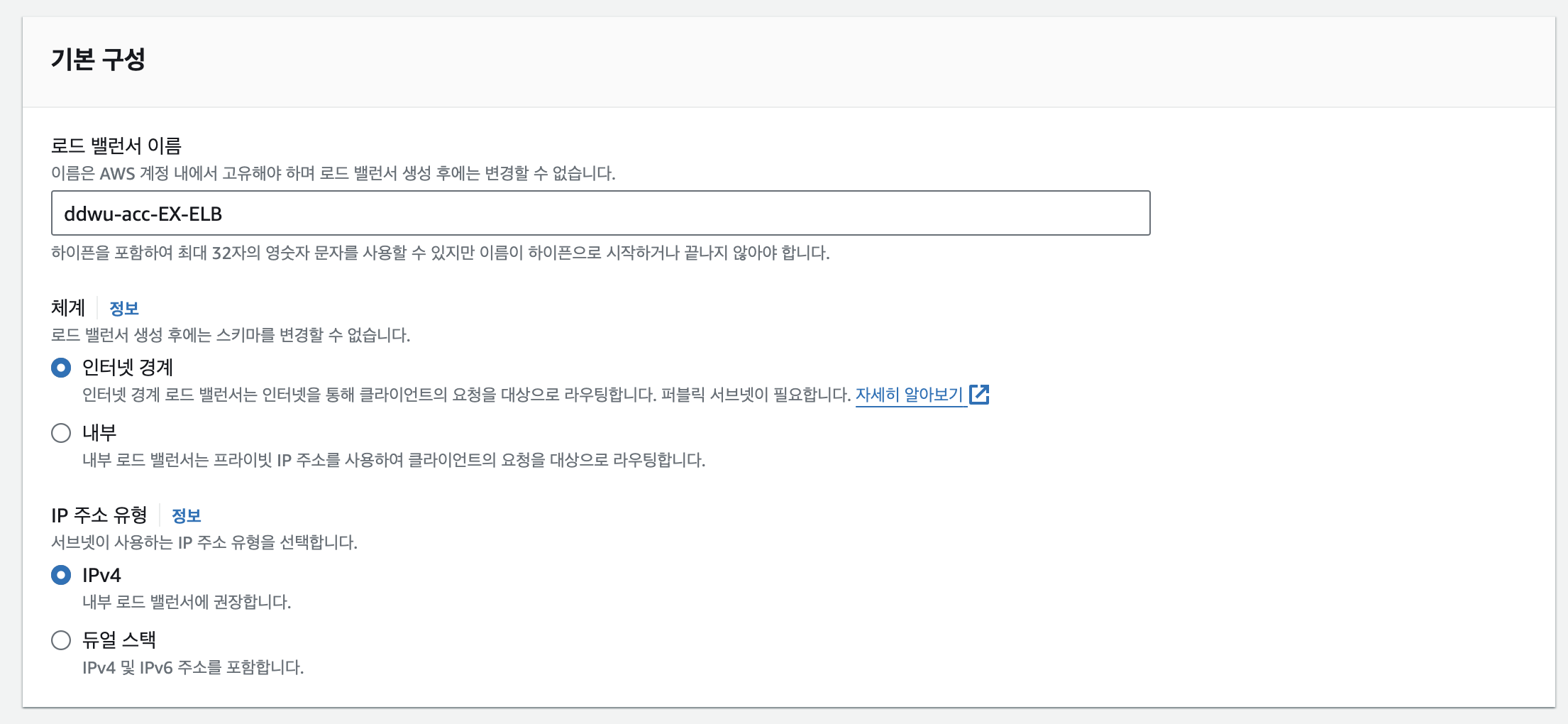

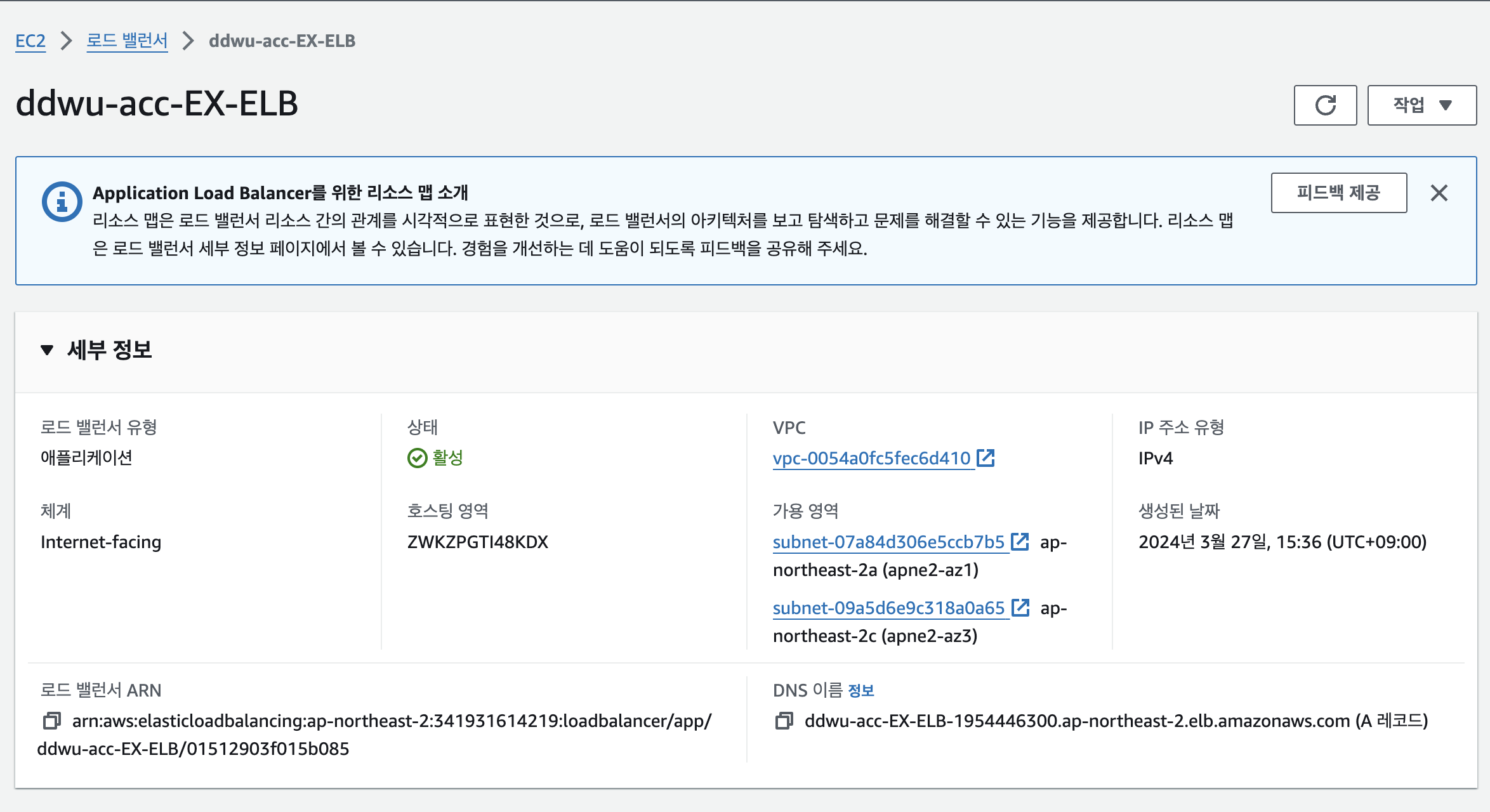

ELB Service
- ALB(Application Load Balancer)
  - 고가용성, 자동확장
  - L7기반 로드 밸런서
  - 컨텐츠 기반 라우팅
  - HTTP, HTTPS, HTTP/2 지원
  - 헬스 체크
  - 세션 유지
  - 모니터링/로깅
